従来、膜ろ過装置にて対応していましたクリプトスポリジウム等に対する処理方式が「紫外線照射システム」にて大幅なコストダウンが可能となりました。有害な副生成物を作らない装置としても注目されています。

病原生物を不活化します

紫外線がクリプトスポリジウム、ジアルジアなどの耐塩素性病原生物のDNAを破壊し不活性化効果を発揮  します。

イニシャルコスト・ランニングコスト共に安価です。

膜ろ過装置と比較しても、イニシャルコスト・ランニングコスト共に安価でトータルコストを大幅に削減   します。

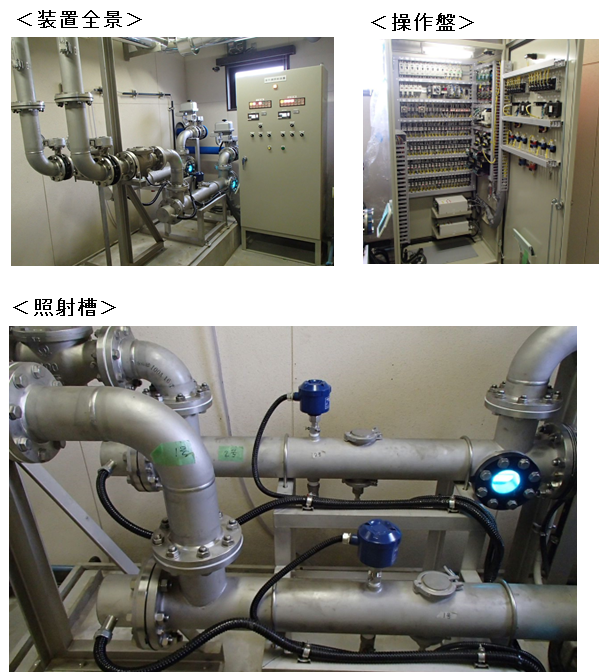

装置例① HSUV205×2・2基

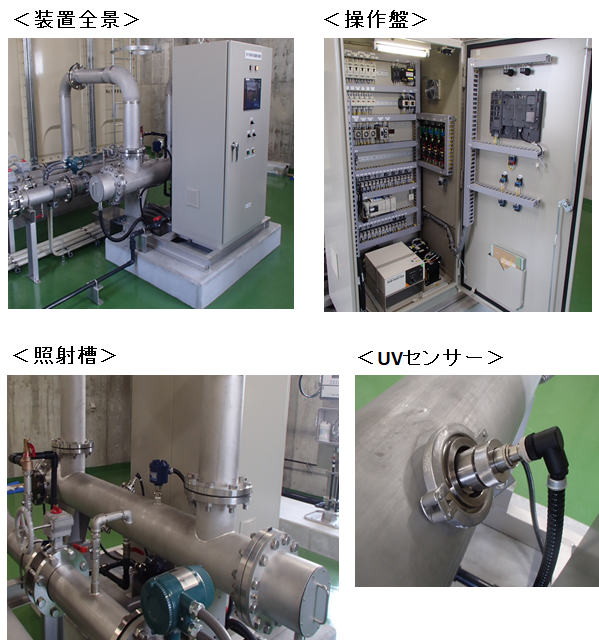

装置例② HSUV205×4・1基

環境にやさしいクリーンな装置です。

紫外線照射システムは、毒性もなく、有害な副生成物が生成されないクリーンな装置です。         弊社装置では、超音波洗浄装置により装置内部を清潔に保っていることも大きな特徴の一つです。

 標準機器構成

操作盤 電源回路・UVモニター・超音波発信器などを収納
照射槽 UVランプ・ランプ保護管・超音波振動子・UVセンサーにて構成
超音波洗浄装置 従来のスクレバー方式によるランプ保護管の洗浄方式と比較して、保護管を破損するなどの弊害をなくし、安定した洗浄能力を発揮します。
UVモニター システム UVモニターは、24時間紫外線を監視し、 mW/c㎡にて表示します。従来の0%〜100%表示と比較し照度管理が飛躍的に向上しました。

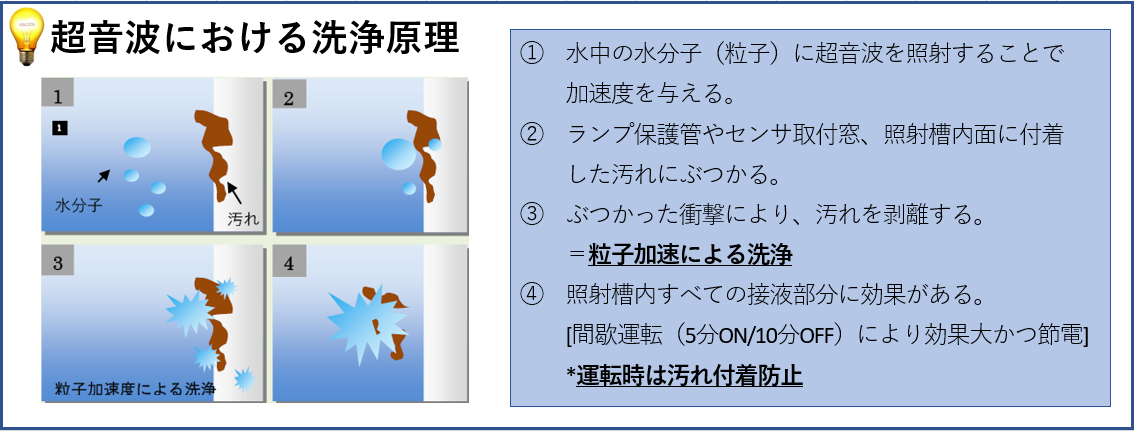

【超音波洗浄のしくみ】

洗浄物表面ではじける「真空の泡」キャビテーション
超音波洗浄機は、洗浄液に絶えず正・負の圧力を交互にかけています。正の時に加圧された洗浄液は次の瞬間激しく膨張させられます。この時液中には「ほぼ真空の泡」(キャビテーション)が無数に現れ、再び加圧された瞬間にこの泡は、はじけるように消滅します。このキャビテーション現象の力が付着している汚れを引き剥がします。


液分子が超高速で振動
液中に伝わる超音波振動は、液分子へ強力な加速度を与え、洗浄物表面の汚れに伝えられ、洗浄物から汚れを切り取ります。


微細な部分に到達する超音波
超音波は微細な部分まで回りこんで到達する為、非常に精密な洗浄が行えます。




私たちが仕事や生活して排水される水は、下水処理場、農業漁業集落排水合併浄化槽などを経て、湖沼、河川や海に放流されます。

従来、ほとんどの処理システムにて、塩素消毒が採用されてきましたが、環境ホルモンや有機塩素化合物などを生成し、河川や海の生態系への悪影響を懸念する声が高まってきました。

近年、紫外線による消毒が実用化され、小規模下水処理場などで採用されるようになってきました。紫外線による消毒は、光による消毒技術です。塩素消毒の様に、副生成物を生み出す事無く、消毒が可能なクリーンな消毒装置です。

私たちは、この紫外線消毒技術を通じて少しでも社会に貢献できたらと考えています。

【用途】
☆ 下水処理場 放流水
☆ 農業集落排水 放流水
☆ 漁業集落排水 放流水
☆ 浄化槽排水 放流水
☆ 産業排水 放流水
☆ 中水道システム 処理水   など




【紫外線ユニット】

消毒水路内に紫外線ランプ、超音波振動子、紫外線センサーを均等に配置し、処理水を消毒します。
紫外線ランプを含め弊社製品は、全て国産品を使用している為部品の供給がスムーズでお客様に迅速な対応が可能です。

【超音波振動子】

超音波振動子による音波により、石英ガラスに汚れが附着しないように制御しています。(特許出願中)
弊社では、紫外線ランプ保護管は、石英ガラス+超音波もしくは、光透過性フッ素樹脂を採用しています。

【動力制御盤】

システム全体の管理と共に紫外線ランプの照度管理、超音波発信装置、紫外線モニター等を収納しています。

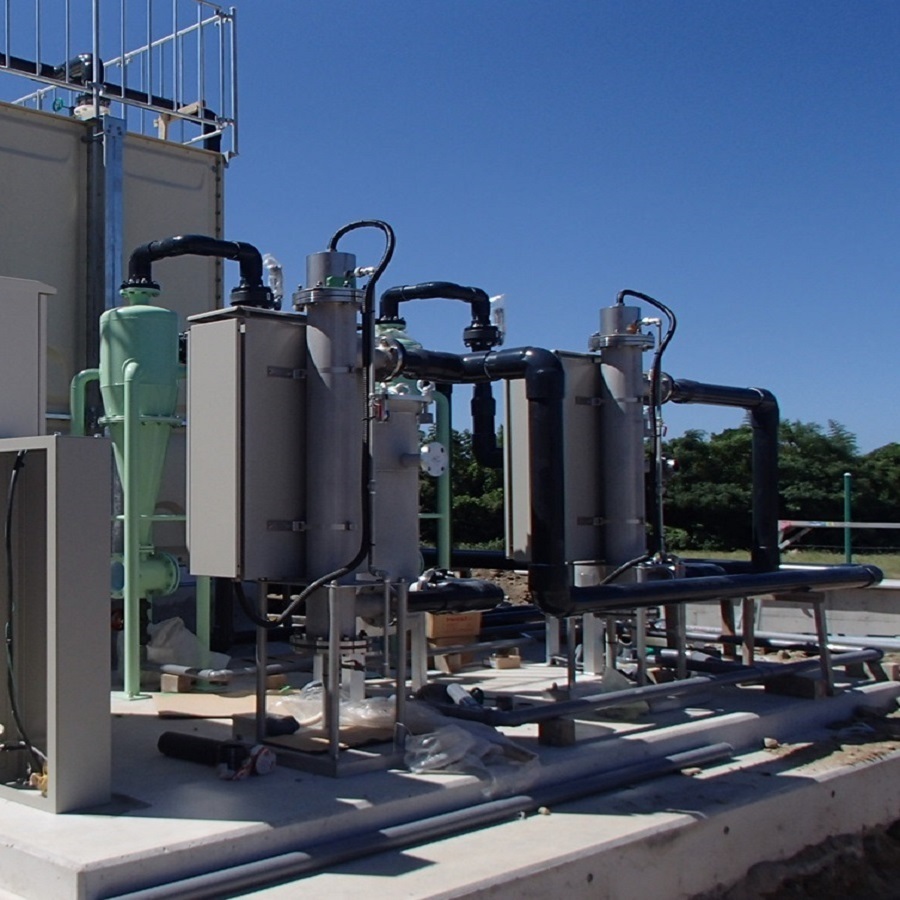

 【公共下水道 下水処理場 紫外線消毒装置システム全景】


【紫外線とは・・・・】
γ線、X線、紫外線、赤外線、電波等の波長は電磁波と呼ばれる ものです。これら電磁波の中で、波長が短い物を紫外線と呼び、 その中でも特に殺菌作用のある253.7nm(ナノメートル)の波長 が殺菌能力を持ちます。

【特長】
(1)紫外線殺菌は塩素やオゾンによる殺菌とは異なり、水質に   変化や影響を与えず殺菌が出来ます。
(2)出力の高い殺菌装置ですので瞬時に殺菌が可能で、低コストを実現しました。
(3)コンパクト設計であるため、既設配管ラインに取付る事が出来ます。

倍地上の菌を99.9%殺すのに必要な紫外線量
菌   種 (μw・sec/cm2)
グラム陰性菌 変型菌 3,780
赤痢菌(志賀菌) 4,260
赤痢菌(駒込B3菌) 4,320
チフス菌 4,440
大腸菌 5,400
グラム陽性菌 溶血連鎖球菌(A郡) 7,440
白色ブドウ球菌 9,060
黄色ブドウ球菌 9,300
溶血連鎖球菌(D郡) 10,560
腸球菌 14,900
馬鈴薯菌 17,900
馬鈴薯菌(胞子) 28,100
枯草菌 21,600
枯草菌(胞子) 33,200
結核菌 15,000
酵母菌 日本酒酵母 19,600
ビール酵母 18,800
生姜酵母 21,000
ウイリヤ属酵母 37,800
ピヒヤ酵母 38,400
かび 緑色胞子(チーズ類) 39,000
オリーブ色胞子(りんご・果実) 39,000
オリーブ色胞子(みかん) 132,000
黒色胞子(食品) 396,000
黄緑色胞子(穀物・土) 180,000
青緑色胞子(土・穀物・干草) 132,000
灰白色胞子(肉) 51,000
白色胞子(クリーム・バター) 15,000

【用途】

紫外線殺菌装置の応用は、半導体純水製造装置・製薬会社無菌水・食品用水除菌・排水再利用水(中水道)・ 下水処理場等、様々な分野で紫外線の特徴を生かし活躍しています。さらにHACCP・PL法の対策として水産 漁業分野にも広まりつつあります。


(1)産地魚市場
活魚水槽用の海水殺菌、フィッシュポンプの浮かせ水の殺菌、魚体洗浄用水の殺菌、製氷(海水氷)用の海水 殺菌、機械・器具の洗浄・床面等の清掃用の水の殺菌
(2)水産加工場
海苔加工場の抄き水の殺菌(乾海苔の大腸菌を大幅に低減します。)、カキの剥身施設の洗浄水の殺菌、備蓄 水槽の海水殺菌、機械・器具の洗浄・床面等の清掃用の水の殺菌

内照式、外照式、フッ素チューブ方式等、様々な御提案をさせて頂きます。お気軽にお問合わせ下さい。
